在科技快速迭代的今天，USB-C接口憑借其正反盲插、高速數據傳輸和強大的供電能力，已成為電子設備的主流標準。許多舊款USB設備（如U盤、移動硬盤、鍵盤或小型風扇）仍在使用Micro-USB或USB-A接口，這不僅降低了使用便利性，也可能影響充電和數據傳輸效率。通過DIY改造，我們可以利用FR-4玻纖線路板（PCB）將這些設備升級為USB-C接口，使其煥發新生，既實用又充滿動手樂趣。
一、改造前的準備工作
- 設備與材料清單：
- 待改造的USB設備（確保其內部電路完好）。
- FR-4玻纖線路板（作為USB-C接口的承載基板，因其絕緣性好、機械強度高且易于焊接）。
- USB-C母座接口（推薦24針全功能型號，以兼容多種協議）。
- 焊接工具：電烙鐵、焊錫絲、助焊劑、吸錫器。
- 輔助工具：萬用表、鑷子、剝線鉗、熱熔膠槍。
- 安全設備：護目鏡、防靜電手環。
2. 原理分析：
USB-C接口包含多個引腳，負責電源（VBUS、GND）、數據傳輸（D+、D-）及輔助功能。改造的核心是將舊接口的線路對應遷移到USB-C接口的相應引腳。例如，對于僅需充電和基礎數據傳輸?shù)脑O(shè)備，通常只需連接VBUS（供電）、GND（接地）、D+和D-（數據線）；若設備支持快充或高速傳輸，則需配置CC1/CC2（配置通道）等引腳。在動手前，務必查閱USB-C接口的引腳定義圖，并確認待改造設備的原有電路布局。
二、步驟詳解：從設計到焊接
- 設計FR-4玻纖線路板：
- 根據USB-C母座的尺寸和引腳排列，在FR-4板上規劃布局。可用軟件（如EasyEDA）繪制簡單電路圖，或直接手工標記。重點確保VBUS、GND、D+和D-線路清晰隔離，避免短路。
- 使用雕刻刀或小型鉆頭在FR-4板上開孔，以固定USB-C母座。FR-4材質硬度適中，加工時需小心避免碎裂。
- 拆卸與焊接：

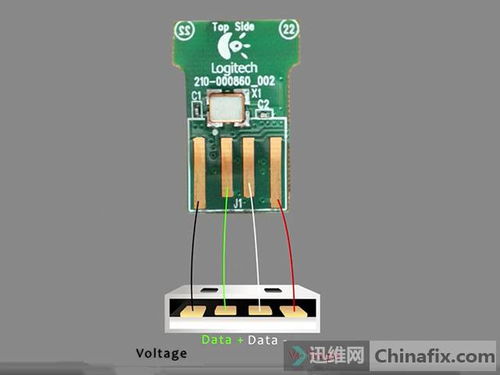

- 安全拆卸舊設備外殼，露出內部PCB板。用萬用表檢測原有USB接口的引腳功能，并記錄對應線路。
- 將USB-C母座安裝到FR-4板上，通過焊錫固定引腳。接著，用導線（建議使用細規格絕緣線）連接FR-4板與設備原PCB：將USB-C的VBUS接原供電線，GND接接地線，D+和D-接數據線。若設備需要，可額外連接CC引腳以實現智能充電。
- 焊接過程中，保持烙鐵溫度適中（約350°C），避免過熱損傷元件。每完成一個連接點，用萬用表測試通路是否正常。
- 絕緣與固定：
- 焊接完成后，用熱熔膠或絕緣膠帶覆蓋裸露焊點，防止短路。將FR-4板穩妥嵌入設備外殼（可能需要輕微修剪外殼以適應新接口）。確保USB-C母座牢固不晃動，以延長使用壽命。
三、測試與優化
- 功能測試：連接USB-C線纜至電腦或充電器，檢查設備是否正常供電或識別。例如，U盤應能被系統讀取，充電設備應顯示充電指示燈。
- 穩定性優化：若出現接觸不良或傳輸中斷，可能是焊接不牢或引腳對應錯誤。重新檢查線路，并考慮在FR-4板上添加濾波電容以減少信號干擾。
- 安全提醒：改造涉及電路操作，務必?cái)嚅_電源進行。對于高壓或精密設備（如手機），建議由專業人士操作，以免損壞。
四、改造的意義與延伸應用
通過FR-4玻纖線路板改裝USB-C接口，不僅提升了舊設備的實用性和兼容性，還深化了對USB協議和電路設計的理解。這種DIY精神可擴展至其他領域，如將老式音箱改為Type-C供電，或?yàn)锳rduino項目定制接口板。FR-4板的耐用性確保了改造的長期可靠性，讓科技產品在循環利用中減少電子垃圾。
這項改造融合了創意與技能，只需耐心和基礎工具，便能賦予老舊設備現代便捷性。動手嘗試吧，讓USB-C的通用之美，在你的巧手下綻放新光彩！
